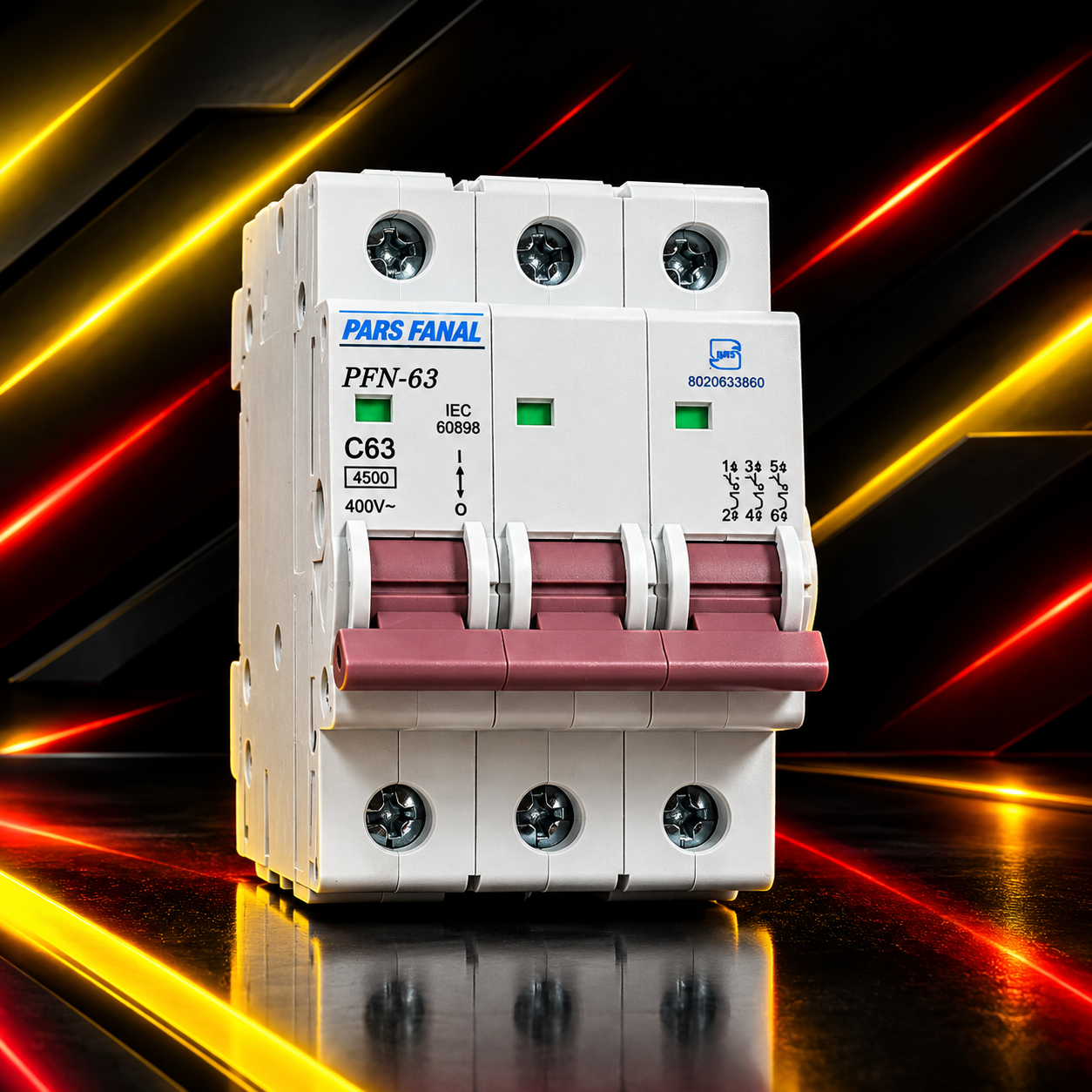

کلید فیوز مینیاتوری سه فاز سه‌پل (MCB 3P) – عرضه‌شده در آمپرهای ۲۰ تا ۶۳ آمپر

فیوز مینیاتوری سه فاز نقشی کلیدی در حفاظت از بارهای سنگین صنعتی و مدارهای حساس موتوری دارد. در شبکه‌های سه فاز، قطع شدن فقط یک فاز می‌تواند باعث کشیدن جریان بیش از حد توسط دو فاز باقی‌مانده و سوختن فوری سیم‌پیچ الکتروموتورها شود. به همین دلیل استفاده از فیوز مینیاتوری سه فاز سه‌پل استاندارد که اهرم داخلی یکپارچه دارد، ضامن سلامت ادوات صنعتی و تجهیزات کارگاهی خواهد بود.

مکانیزم حفاظت حرارتی و مغناطیسی سه‌گانه

1. حفاظت اضافه بار حرارتی (Bi-Metal): در صورت بالا رفتن جریان مداوم بیش از حد نامی در هر یک از فازها، بیمتال مربوطه خم شده و فرمان تریپ (قطع) سراسری هر سه پل را صادر می‌کند.

2. حفاظت اتصال کوتاه مغناطیسی: بوبین مغناطیسی سریع در هنگام بروز جرقه یا اتصال مستقیم فاز با فاز یا فاز با نول، کمتر از صدم ثانیه مدار را به شکل کامل ایزوله می‌سازد.

3. قطع همزمان هر ۳ فاز: مکانیزم مکانیکی به گونه‌ای کوپل شده است که خطای هر پل بدون معطلی هر سه فاز ورودی را قطع می‌کند.

راهنمای انتخاب آمپراژ مناسب فیوز سه فاز

برای انتخاب مقدار در ویژگی متغیر ووکامرس، این راهنما به خریداران در تصمیم‌گیری کمک می‌کند:

• آمپر ۲۰ و ۲۵ سه فاز: ایده‌آل برای تابلوهای آسانسورهای خانگی، پمپ‌های آب کشاورزی و بوستر پمپ‌های ۳ تا ۵.۵ کیلووات.

• آمپر ۳۲ سه فاز: متداول‌ترین گزینه برای موتورخانه مرکزی، چیلرها، هواسازها و تابلو برق فرعی طبقات و کارگاه‌های کوچک.

• آمپر ۴۰ سه فاز: مناسب ورودی اصلی تابلوهای برق سه فاز ساختمانی (کنتورهای ۳۲ تا ۴۰ آمپر) و دستگاه‌های صنعتی سبک مانند اره نواری، تراش و پمپ باد پرقدرت.

• آمپر ۵۰ و ۶۳ سه فاز: مخصوص تابلوهای توزیع اصلی (MDP)، دستگاه‌های تزریق پلاستیک، کوره‌ها، هیترهای سه‌فاز پرتوان و ورودی برق مجموعه‌های صنعتی و تجاری.

مشخصات ساختاری و محفظه جرثقیلی

پوسته این کلید از مواد پلی‌آمیدی ضد اشتعال (Flame Retardant) ساخته شده که در برابر دمای ناشی از قوس الکتریکی تغییر شکل نمی‌دهد. همچنین ترمینال‌های ورودی و خروجی با پیچ‌های ضخیم امکان اتصال مستقیم کابل‌های مسی چندرشته و شینه‌های شانه (Busbar) سه فاز را فراهم می‌کنند.

جدول مشخصات فنی
